ACUSTICID

El vidrio laminado Acústico

La calidad de vida viene marcada en gran medida por el nivel de ruido en nuestros hogares u oficinas. Actualmente el nivel de ruido presente en las zonas residenciales, industriales ó en ciudades ha incrementado notablemente, generando que cada vez más sea más necesario un mayor aislamiento acústico.

El vidrio laminado LAMICID ACUSTICID ofrece la mejor combinación de seguridad y confort. El uso como intercalario de un butyral de polivinilo acústico hace que a las conocidas propiedades de seguridad de un vidrio laminado normal se le de una excepcional de aislamiento acústico, ayudando así a crear ambientes protegidos y confortables. GRUPO CORBALAN lo recomienda frente a otras alternativas como el el gas SF6 (Hexafluoruro de Azufre), cuyo uso está prohibido para fabricar dobles acristalamientos, calzados y neumáticos según reglamento CE 842/2006 DEL PARLAMENTO EUROPEO Y DEL CONSEJO de 17 de mayo de 2006 sobre determinados gases fluorados de efecto invernadero, fundamentalmente por dos motivos:

  • Es un gas causante de efecto invernadero, catalogado con un índice GWP de 1761 (unas 20.000 veces más que el CO2), pero dada su gran densidad no asciende a las capas altas de la atmósfera
  • A elevadas temperaturas (más de 204 °C, por ejemplo en caso de incendio), se descompone en sustancias tóxicas, como ácido fluorhídrico, dióxido de azufre y distintos sulfatos.

Las características principales de ACUSTICID son:

  • Proporciona mayor aislamiento acústico al reducir la energía de la onda de sonido.
  • Comportamiento de seguridad frente a roturas.
  • Excelentes propiedades ópticas (claridad, transparencia), dada su alta transmisión luminosa.
  • Puede procesarse como un vidrio laminado convencional.



Para evaluar el problema acústico podemos tomar como ejemplos de niveles de sonido equivalentes en dBA los datos de la tabla que a continuación se indican
20 dB Cuchicheo, tic tac de un reloj
30 dB Ruidos habituales de la vivienda, hablar en voz muy baja
40 dB Hablar en voz baja, calle tranquila
50 dB Ruido de conversación, oficina
60 dB Conversación en voz alta, aspiradora
70 dB Coche a 5 metros de distancia
80 dB Tráfico intenso
90 dB Sierra circular (comienzan los daños al oído)
100 dB Avión a 100 metros de distancia
+150 dB Accionamiento de un cohete (parálisis y muerte)

El Código Técnico de la Edificación en su documento Básico DB-HR, ha aumentado las exigencias en cuanto a aislamiento acústico se refiere. A raíz de estas exigencias, los usuarios pueden solicitar mediciones que verifiquen la calidad acústica frente el ruido de sus viviendas.

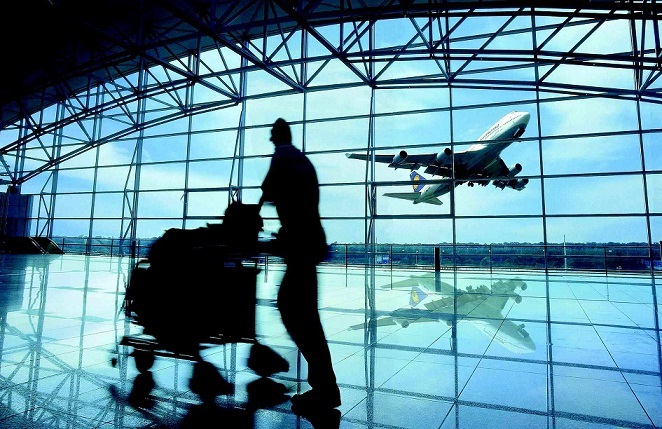

FOTO 1
Prestaciones acústicas:
TIPO Composición RW RA RA,tr NIVEL DE SEGURIDAD
EN 356 EN 12600
LAMICID 33.1 31 dB 31 30   2B2
LAMICID 44.1 34 dB 34 33   2B2
LAMICID 66.1 37 dB 37 35 P1A 2B2
LAMICID ACUSTICID 33.2 34 dB 34 32 P1A 1B1
LAMICID ACUSTICID 44.2 36 dB 35 33 P1A 1B1
LAMICID ACUSTICID 55.2 37 dB 36 35 P1A 1B1
LAMICID ACUSTICID 66.2 38 dB 37 36 P1A 1B1
LAMICID ACUSTICID 88.2 41dB 40 39 P1A 1B1

Rw es el índice estándar de atenuación acústica ponderada frente al ruido de la calle normalizado en decibelios. El butyral acústico es 0,76 mm. de espesor y reduce 4 decibelios respecto a un vidrio monolítico del mismo espesor y 3, si se trata de un vidrio laminado. Una mejora del Rw en 5 decibelios equivale a reducir un 25% la intensidad sonora de un ruido.

TIPO COMPOSICION RW RA RA,tr NIVEL DE SEGURIDAD
EN 356 EN 12600
CLIMAGLAS 4/16/4 30 dB 30 27
CLIMAGLAS 4/12/6 33 dB 32 30
CLIMAGLAS 5/12/5 31 dB 30 27
CLIMAGLAS 6/12/8 35 dB 34 32
CLIMAGLAS 8/16/8 34 dB 33 30
CLIMAGLAS 5/12/33.1 36 dB 35 31
CLIMAGLAS 5/12/44.1 36 dB 35 32
CLIMAGLAS 8/20/44.2 38 dB 37 33 P1A 1B1
CLIMAGLAS 8/20/44.4 40 dB 39 36 P4A 1B1
CLIMAGLAS ACUSTICID 4/12/44.2 36 dB     P1A 1B1
CLIMAGLAS ACUSTICID 4/16/44.2 37 dB     P1A 1B1
CLIMAGLAS ACUSTICID 6/12/44.2 39 dB 38 34 P1A 1B1
CLIMAGLAS ACUSTICID 6/12/66.2 41 dB 40 38 P2A 1B1
CLIMAGLAS ACUSTICID 8/20/44.2 40 dB 39 35 P1A 1B1
CLIMAGLAS ACUSTICID 8/16/55.2 42 dB     P1A 1B1
CLIMAGLAS ACUSTICID 6/20/44.2 44 dB     P1A 1B1
CLIMAGLAS ACUSTICID 10/20/44.2 45 dB     P1A 1B1
CLIMAGLAS ACUSTICID 66.2/16/44.2 47 dB 45 40 P2A 1B1
CLIMAGLAS ACUSTICID 44.2/20/88.2 49 dB     P2A 1B1
CLIMAGLAS ACUSTICID 66.2/16/88.2 51 dB     P2A 1B1



Un Climaglas ACUSTICID debe ser colocado perfectamente y con una carpintería y/o sistema adecuados al tipo de doble acristalamiento. Un fallo en la colocación podría ocasionar la pérdida de prácticamente toda la reducción acústica.

Intensidad sonora Reducción de a Disminución de la sensación de ruido
80 dBA 10 dBA 70 dBA 50%
  20 dBA 60 dBA 75%
  30 dBA 50 dBA 87,5%
  40 dBA 40 dBA 93,75%
  50 dBA 30 dBA 96,87%

Si tenemos en cuenta que la intensidad sonora es una magnitud logarítmica, una pequeña reducción en dB puede suponer una diferencia notable en nuestra percepción del ruido. En concreto, si reducimos ésta en 10 dBA el oído humano lo percibe como si fuese la mitad. En concreto, para una intensidad sonora exterior de 80 dBA tendríamos la tabla de la izquierda:
